学习单片机的目的是开发嵌入式系统。要学好单片机，必须有一个整体的认识。下面将简要介绍单片机应用系统的开发流程,如图1所示。

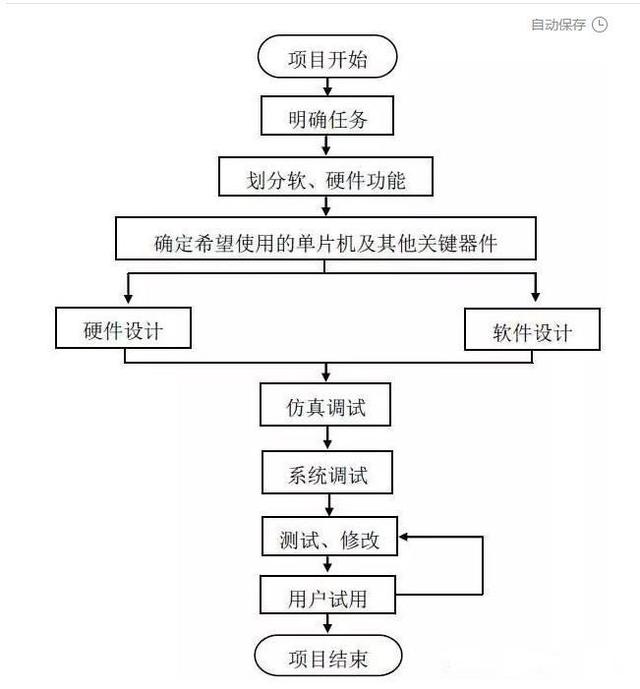

图1单片机系统的开发过程
一个
明确任务
分析了解项目的整体需求，综合考虑系统使用环境、可靠性要求、可维护性、产品成本等因素，制定可行的性能指标。
2
划分软、硬件功能
单片机系统由软件和硬件组成。在应用系统中，有些功能可以通过硬件或软件来实现。硬件的使用可以提高系统的实时性和可靠性；使用软件可以降低系统成本，简化硬件结构。因此，在统筹考虑时，必须综合分析上述因素，合理制定软硬件任务的比例。
三
确定希望使用的单片机及其他关键部件
根据硬件设计任务，选择能满足系统要求、性价比高的MCU等关键器件，如A/D、D/A转换器、传感器、放大器等。这些设备需要满足系统精度、速度和可靠性的要求。
4硬件设计
根据总体设计要求，以及选用的单片机和关键器件，利用Protel等软件设计了应用系统的电路原理图。
五
软件设计
在整个系统设计和硬件设计的基础上，确定了软件系统的程序结构，并将其划分为功能模块，然后对各个模块进行程序设计。
单片机编程语言可以分为三类：
机器语言：又称二进制目标代码，是CPU硬件唯一能直接识别的语言(其代码的含义在设计CPU时就已经确定)。人们希望计算机执行的所有操作最终都必须转换成相应的机器语言，才能被CPU识别和控制。不同的CPU家族对机器语言代码有不同的含义。
汇编语言：由于机器语言必须转换成二进制代码描述，不方便直接记忆、使用和编写程序，于是产生了机器语言对应的汇编语言。用汇编语言编写的程序执行速度快，存储单元少，效率高。
高级语言：高级语言可读性很强，使得编程和操作非常方便。目前广泛使用的是C51。
汇编语言和高级语言必须翻译成机器语言才能被CPU识别。
/>6
仿真调试
软件和硬件设计结束后，需要进行进行进入两者的整合调试阶段。为避免浪费资源，在生成实际电路板之前，可以利用Keil C51和Proteus软件进行系统仿真，出现问题可以及时修改。
7
系统调试
完成系统仿真后，利用Protel等绘图软件，根据电路原理图绘制PCB(Printed Circuit Board)印刷电路板图，然后将PCB图交给相关厂商生产电路板。拿到电路板后，为便于更换器件和修改电路，可首先在电路板上焊接所需芯片插座，并利用编程器将程序写入单片机。
接下来将单片机及其他芯片插到相应的芯片插座中，接通电源及其他输入、输出设备，进行系统联调，直至调试成功。
8
测试修改、用户试用
经测试检验符合要求后，将系统交给用户试用，对于出现的实际问题进行修改完善，系统开发完成。
